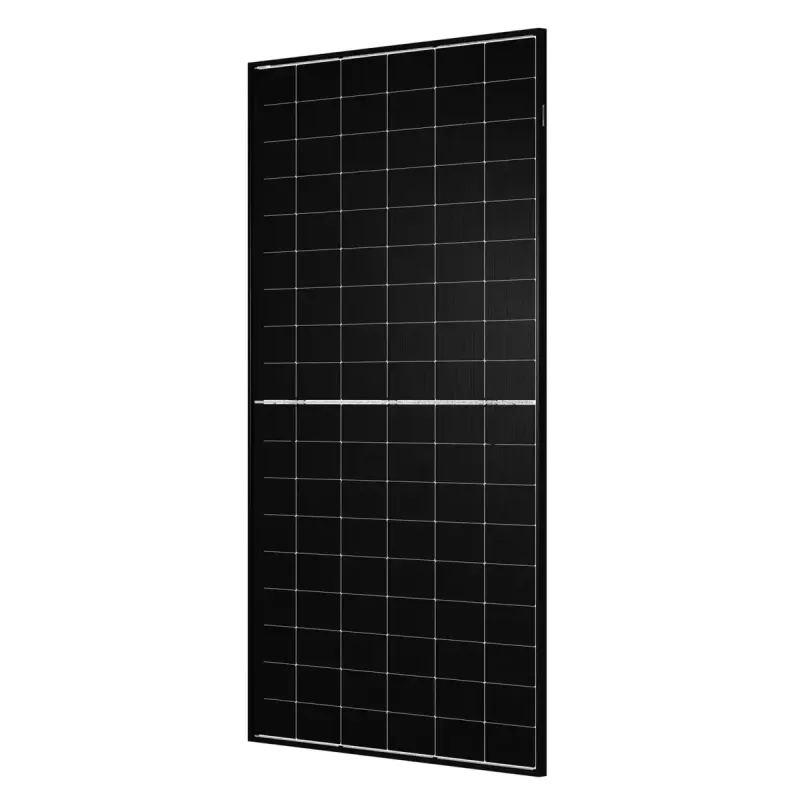

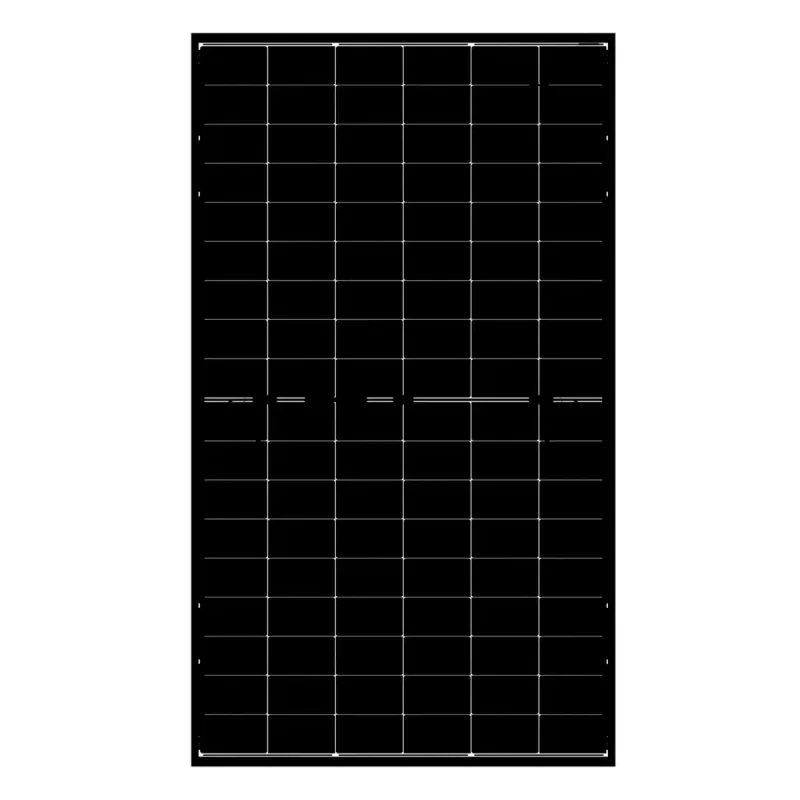

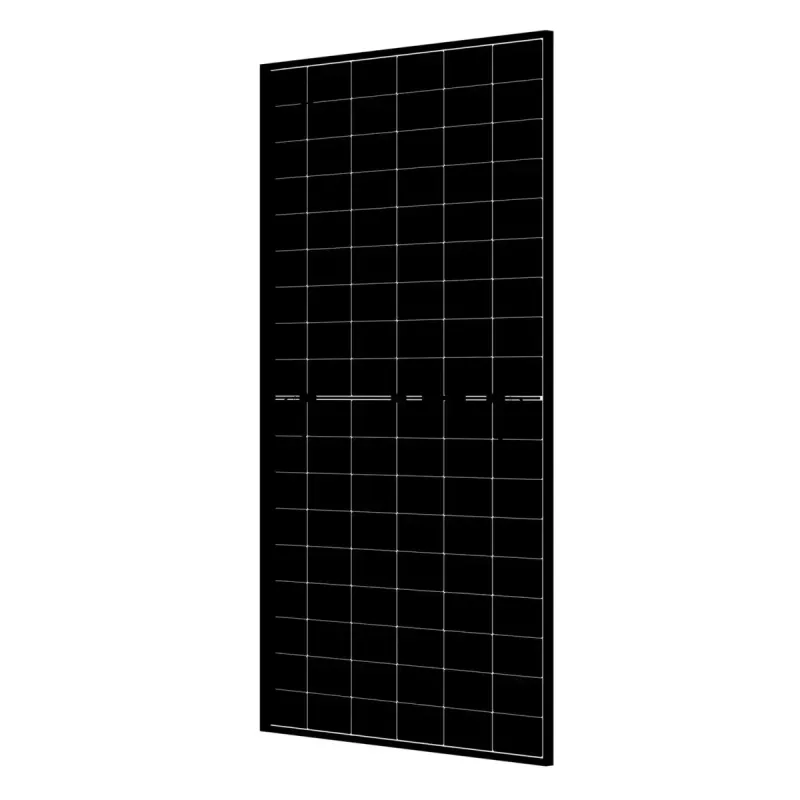

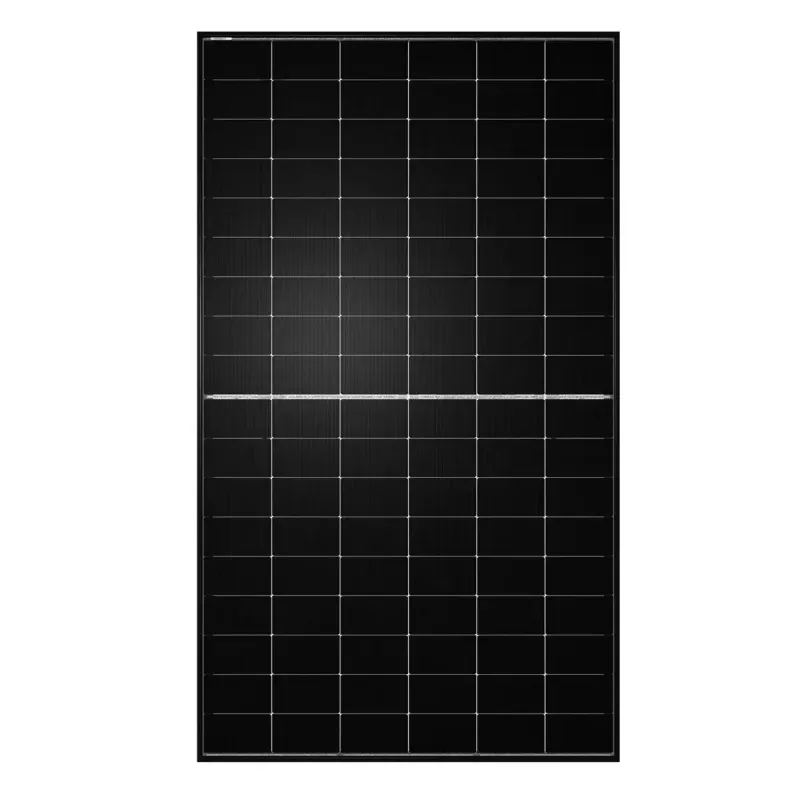

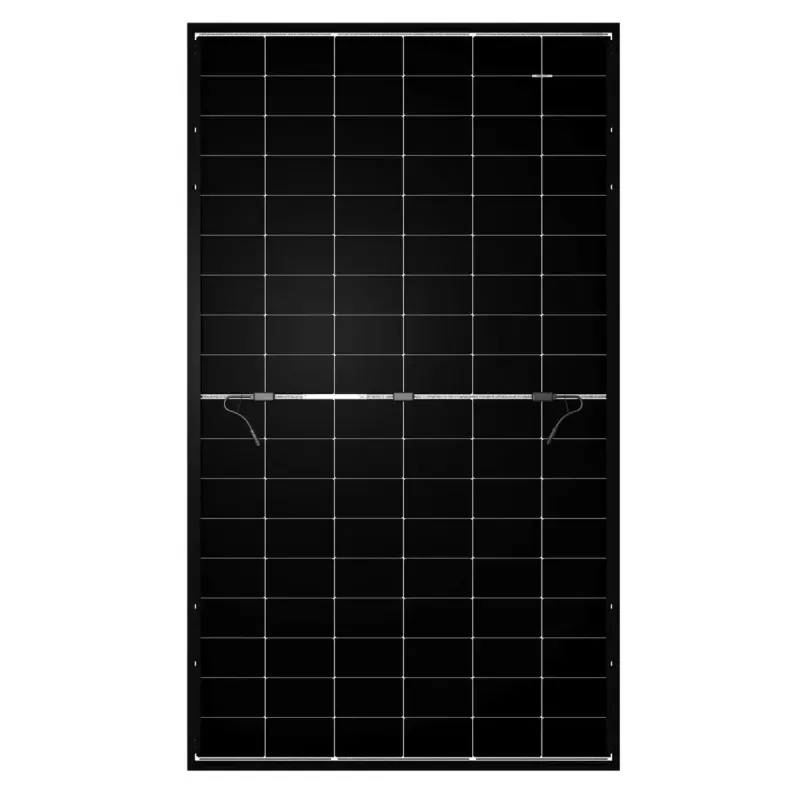

Солнечная панель Tongwei TWMNH-54HD505W

Солнечная батарея Tongwei Solar TWMNH-54HD505W

Пиковая отдача модуля составляет 505 Вт при стандартных условиях испытаний (STC), а КПД преобразования достигает 22,7 %. Панель относится к серии TWMNH — двусторонним 54-элементным модулям N-типа с половинными ячейками и чёрной рамой. Допуск мощности задан только в плюс, 0~+3 %, поэтому фактическая отдача каждого экземпляра не опускается ниже паспортной, и массив можно рассчитывать без поправки на недобор.

Основу составляют монокристаллические ячейки TNC N-типа, разведённые по схеме 108 (6×18). Коэффициент бифациальности 80 ± 5 % по мощности, напряжению и току превращает отражённый от подстилающей поверхности свет в дополнительные ватты: при тыльной освещённости 135 Вт/м² модуль выдаёт 557,6 Вт, а при приросте с обратной стороны на 5, 15 и 25 % — соответственно 530, 580 и 631 Вт с эффективностью 23,8; 26,1 и 28,4 %. Температурный коэффициент мощности −0,28 %/°C сдерживает просадку выработки в зной, тогда как по току короткого замыкания коэффициент остаётся положительным (+0,046 %/°C).

Сборка выполнена по стеклопакетной схеме: фронтальное полузакалённое стекло 2,0 мм с антибликовым слоем и тыльное полузакалённое стекло 2 мм. Периметр удерживает анодированная рама из алюминиевого сплава чёрного цвета, распределительная коробка защищена по классу IP68 и несёт три обходных диода. Механическая стойкость заявлена на уровне 2400 Па по ветровой нагрузке и 5400 Па по снеговой, рабочий диапазон температур охватывает интервал от −40 до +85 °C. Коммутацию обеспечивают кабели сечением 4,0 мм² длиной по 120 см в каждую сторону.

Формат 196,1 × 113,4 × 3 см при массе 26,5 кг рассчитан прежде всего на скатные кровли частных домов; допустимое напряжение цепочки — 1500 В постоянного тока, номинал последовательного предохранителя — 30 А. Производитель подкрепляет модуль 15-летней гарантией на материалы и изготовление и 30-летней гарантией на линейное снижение мощности: не более 1 % за первый год эксплуатации и до 0,4 % ежегодно в дальнейшем. Соответствие подтверждено ISO 9001, ISO 14001, ISO 45001, ISO 50001, IEC 62941, IEC 61215, IEC 61730, а также испытаниями на PID, солевой туман, аммиак и песок. Транспортная норма — 36 модулей на паллете и 864 штуки в контейнере 40'HC.

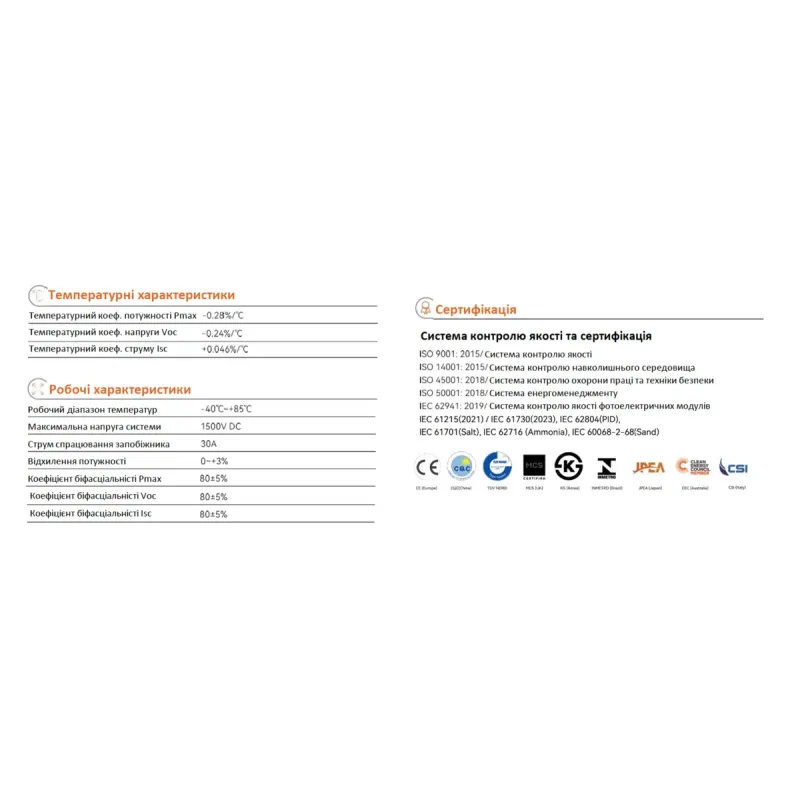

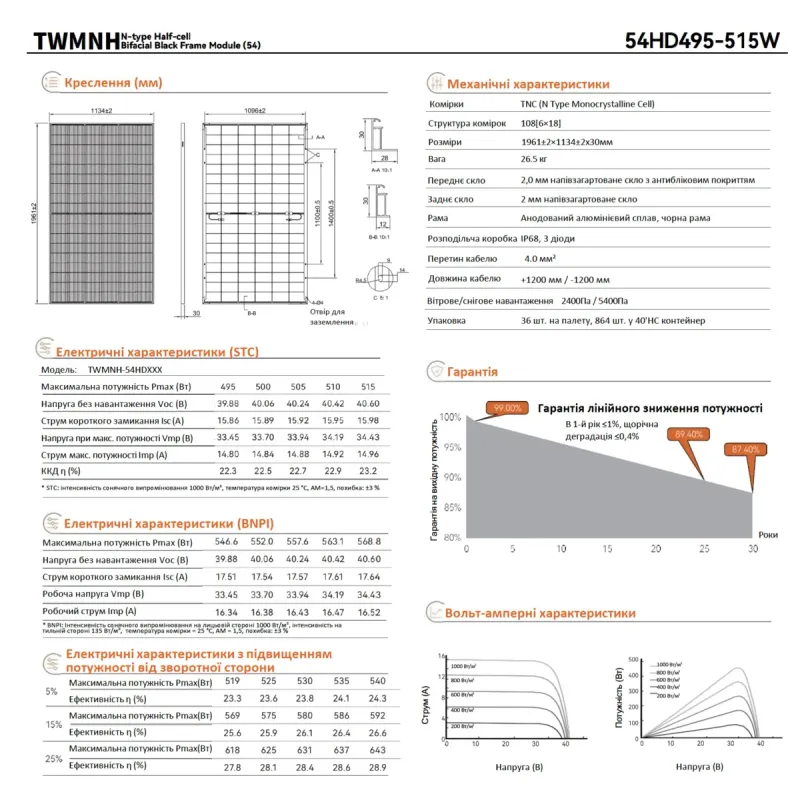

Спецификации:

• 22,7 % — КПД модуля при STC
• 0~+3 % — допуск по мощности
• 1500 В — максимальное напряжение системы (DC)
• 40,24 В — напряжение холостого хода Voc при STC
• 26,5 кг — масса модуля
• 108 (6×18) — количество и компоновка ячеек
• 557,6 Вт — мощность в режиме BNPI при тыльной освещённости 135 Вт/м²
• 505 Вт — максимальная мощность Pmax при STC
• −0,28 %/°C — температурный коэффициент мощности Pmax
• TNC, монокристалл N-типа — тип солнечных ячеек
• 14,88 А — ток в точке максимальной мощности Imp при STC
• 196,1 × 113,4 × 3 см — габаритные размеры
• 30 А — номинал последовательного предохранителя
• 15,92 А — ток короткого замыкания Isc при STC
• 2,0 мм — переднее полузакалённое стекло с антибликовым покрытием
• 33,94 В — напряжение в точке максимальной мощности Vmp при STC
• −0,24 %/°C — температурный коэффициент напряжения Voc
• 2 мм — заднее полузакалённое стекло
• 80 ± 5 % — коэффициент бифациальности по Pmax, Voc и Isc
• IP68, 3 диода — распределительная коробка
• +0,046 %/°C — температурный коэффициент тока Isc
• Анодированный алюминиевый сплав, чёрная рама — материал и исполнение рамы
• 4,0 мм² — сечение подключаемого кабеля
• 120 см / 120 см — длина кабелей (плюс/минус)
• от −40 до +85 °C — рабочий диапазон температур
• 2400 Па / 5400 Па — ветровая / снеговая нагрузка
• 17,57 А — ток короткого замыкания Isc в режиме BNPI
• 16,43 А — рабочий ток Imp в режиме BNPI
• 530 / 580 / 631 Вт — мощность при тыльном приросте 5 / 15 / 25 %
• 23,8 / 26,1 / 28,4 % — эффективность при тыльном приросте 5 / 15 / 25 %
• 36 шт. на паллете, 864 шт. в контейнере 40'HC — упаковка
• 15 лет — гарантия на материалы и изготовление
• 30 лет — гарантия на линейное снижение мощности (≤1 % за первый год, ≤0,4 % ежегодно)
• ISO 9001 / 14001 / 45001 / 50001, IEC 62941, IEC 61215, IEC 61730, IEC 62804 (PID), IEC 61701 (соль), IEC 62716 (аммиак), IEC 60068-2-68 (песок) — сертификация
