Сонячна панель Tongwei TWMNH-54HD505W

Сонячна батарея Tongwei Solar TWMNH-54HD505W

Пікова віддача модуля становить 505 Вт за стандартних умов випробувань (STC), а ККД перетворення досягає 22,7%. Панель відноситься до серії TWMNH – двостороннім 54-елементним модулям N-типу з половинними осередками та чорною рамою. Допуск потужності заданий лише у плюс, 0~+3 %, тому фактична віддача кожного екземпляра не опускається нижче за паспортну, і масив можна розраховувати без поправки на недобір.

Основу складають монокристалічні осередки TNC N-типу, розведені за схемою 108 (6×18). Коефіцієнт біфаціальності 80 ± 5 % за потужністю, напругою і струмом перетворює відбите від підстилаючої поверхні світло на додаткові вати: при тильній освітленості 135 Вт/м² модуль видає 557,6 Вт, а при прирості зі зворотного боку на 5, 15 і 5 Вт з ефективністю 23,8; 26,1 та 28,4 %. Температурний коефіцієнт потужності −0,28 %/°C стримує просідання вироблення в спеку, тоді як по струму короткого замикання коефіцієнт залишається позитивним (+0,046 %/°C).

Складання виконано за склопакетною схемою: фронтальне напівзагартоване скло 2,0 мм з антивідблисковим шаром і тильне напівзагартоване скло 2 мм. Периметр утримує анодована рама з алюмінієвого сплаву чорного кольору, розподільна коробка захищена за класом IP68 і несе три обхідні діоди. Механічна стійкість заявлена на рівні 2400 Па за вітровим навантаженням та 5400 Па за сніговим, робочий діапазон температур охоплює інтервал від −40 до +85 °C. Комутацію забезпечують кабелі перетином 4,0 мм довжиною по 120 см в кожну сторону.

Формат 196,1×113,4×3 см при масі 26,5 кг розрахований насамперед на скатні покрівлі приватних будинків; допустима напруга ланцюжка - 1500 В постійного струму, номінал послідовного запобіжника - 30 А. Виробник підкріплює модуль 15-річною гарантією на матеріали та виготовлення та 30-річною гарантією на лінійне зниження потужності: не більше 1% за перший рік експлуатації та до 0,4% щорічно надалі. Відповідність підтверджено ISO 9001, ISO 14001, ISO 45001, ISO 50001, IEC 62941, IEC 61215, IEC 61730, а також випробування на PID, сольовий туман, аміак та пісок. Транспортна норма - 36 модулів на палеті та 864 штуки в контейнері 40'HC.

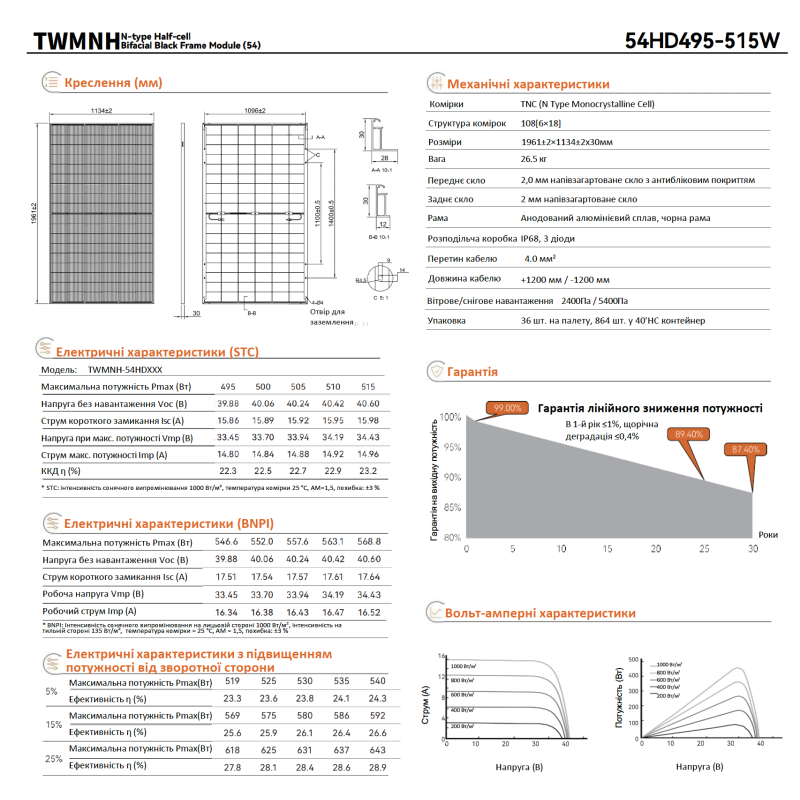

Специфікації:

• 22,7% - ККД модуля при STC
• 0~+3 % - допуск за потужністю
• 1500 В - максимальна напруга системи (DC)
• 40,24 В - напруга холостого ходу Voc при STC
• 26,5 кг - маса модуля
• 108 (6×18) — кількість та компонування осередків
• 557,6 Вт — потужність у режимі BNPI при тильній освітленості 135 Вт/м²
• 505 Вт – максимальна потужність Pmax при STC

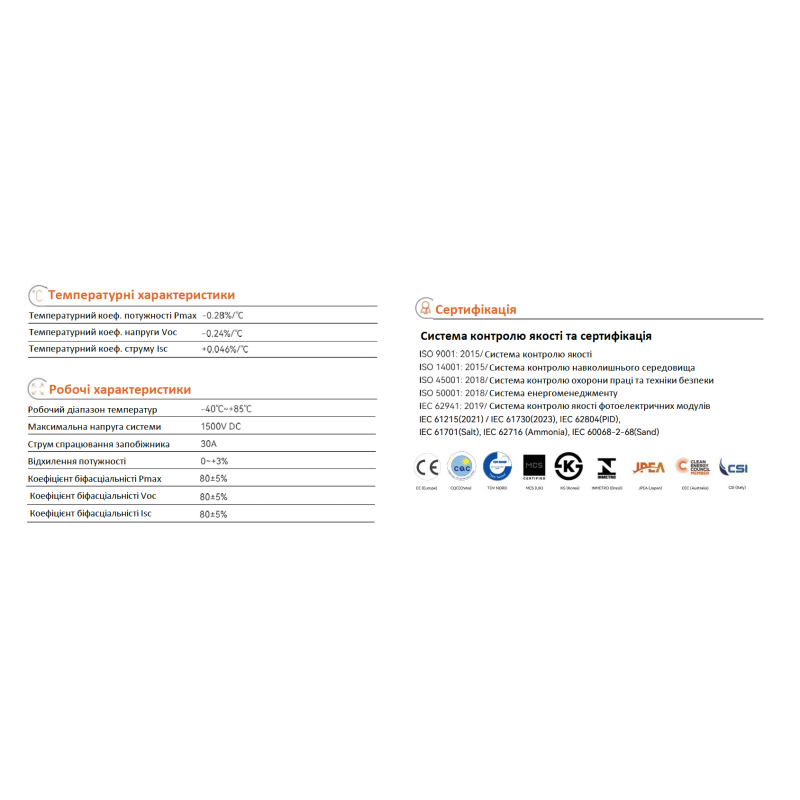

• −0,28 %/°C – температурний коефіцієнт потужності Pmax
• TNC, монокристал N-типу - тип сонячних осередків
• 14,88 А - струм у точці максимальної потужності Imp при STC
• 196,1 × 113,4 × 3 см - габаритні розміри
• 30 А - номінал послідовного запобіжника
• 15,92 А - струм короткого замикання Isc при STC
• 2,0 мм — переднє напівзагартоване скло з покриттям антивідблиску.
• 33,94 В – напруга в точці максимальної потужності Vmp при STC
• −0,24 %/°C – температурний коефіцієнт напруги Voc
• 2 мм - заднє напівзагартоване скло
• 80 ± 5% - коефіцієнт біфаціальності за Pmax, Voc та Isc
• IP68, 3 діода - розподільна коробка
• +0,046 %/°C - температурний коефіцієнт струму Isc
• Анодований алюмінієвий сплав, чорна рама - матеріал та виконання рами
• 4,0 мм² — перетин кабелю, що підключається.
• 120 см / 120 см - довжина кабелів (плюс/мінус)
• від −40 до +85 °C – робочий діапазон температур
• 2400 Па / 5400 Па — вітрове / снігове навантаження
• 17,57 А - струм короткого замикання Isc в режимі BNPI
• 16,43 А - робочий струм Imp в режимі BNPI
• 530 / 580 / 631 Вт - потужність при тильному прирості 5 / 15 / 25 %
• 23,8/26,1/28,4% - ефективність при тильному прирості 5/15/25%
• 36 шт. на палеті, 864 шт. в контейнері 40'HC - упаковка
• 15 років - гарантія на матеріали та виготовлення
• 30 років – гарантія на лінійне зниження потужності (≤1 % за перший рік, ≤0,4 % щорічно)
• ISO 9001 / 14001 / 45001 / 50001, IEC 62941, IEC 61215, IEC 61730, IEC 62804 (PID), IEC 61701 (сіль), IEC 62716 (аміак), IEC 6 сертифікація
